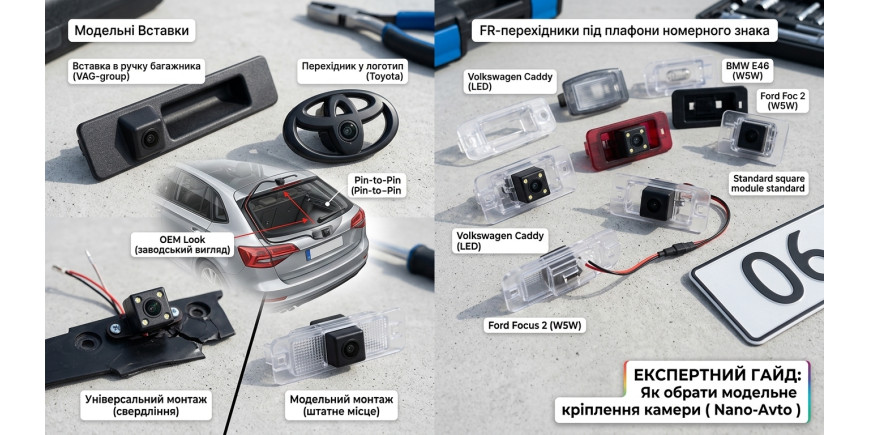

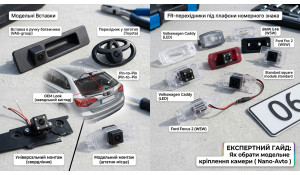

Модельні вставки та FR-перехідники для камер авто: повний експертний гайд із вибору та монтажу

При оснащенні автомобіля камерою заднього або переднього огляду кожен власник постає перед дилемою: як встановити відеодатчик надійно, функціонально та без пошкодження кузова? Універсальні камери на метеликах-кронштейнах вимагають свердління отворів у металі або пластику, привертають увагу вандалів та нерідко псують зовнішній вигляд авто.

Рішенням цієї проблеми стали модельні вставки та спеціальні FR-перехідники (кріпильні адаптер-рамки). Вони дозволяють інтегрувати універсальну або штатно розроблену камеру безпосередньо у заводські місця кузова — замість плафона підсвічування номерного знака, у ручку відкривання багажника або в логотип бренду.

У цьому матеріалі фахівці інтернет-магазину Nano-Avto детально розберуть принцип роботи модельних кріплень, види FR-перехідників, особливості збереження підсвічування та тонкощі підбору адаптера під конкретну марку автомобіля.

1. Що таке FR-перехідник та модельна вставка для камери?

Модельна вставка (кріпильний рамка-адаптер) — це спеціальний пластиковий корпус, виготовлений за допомогою точно відсканованої геометрії заводської деталі конкретного автомобіля (Volkswagen, Toyota, BMW, Ford, Hyundai, KIA тощо).

Завдання FR-перехідника полягає у виконанні двох функцій одночасно:

1. Збереження заводської деталі: Він встановлюється точно замість рідного плафона підсвічування номера або ручки багажника у штатні засувки чи гвинтові посадкові місця.

2. Точна фіксація об'єктива камери: Усередині адаптера передбачено спеціальний посадочний модуль під стандартний кубик камери (розміром 18–22 мм, найчастіше стандарту FR/Square).

Завдяки цьому камера отримує правильний кут нахилу щодо дороги, а автомобіль зберігає свій первинний заводський вигляд (OEM Look).

2. Конструктивні типи модельних вставок під камери

Залежно від конструкції задньої частини конкретного автомобіля, виділяють кілька основних типів переходників:

1. Перехідники в плафон підсвічування номерного знака

Найпоширеніша категорія для седанів, хетчбеків та кросоверів.

• Конструкція: Прозорий або комбінований пластиковий плафон, у якому одна частина відведена під посадку модуля камери, а друга — для функціонування підсвічування номера.
• Різновиди:
• Під штатний патрон: У рамці є отвір для перестановки заводського патрона з лампочкою розжарювання або LED-модуля.
• З інтегрованим LED-підсвічуванням: У рамку вже впаяно діодний платний модуль із колірною температурою 5500K–6000K (яскраве біле світло).

2. Вставки в ручку відкривання багажника (Trunk Handle Adapter)

Популярне рішення для сучасних автомобілів (VAG-група: Skoda, VW, Audi, а також BMW та Ford).

• Конструкція: Корпус адаптера повністю копіює гумову кнопку/ручку відкривання дверцята багажника, але містить інтегровану нішу під очко камери.
• Переваги: Камера розташована суворо по центру кузова, що забезпечує ідеальну симетрію паркувальних ліній.

3. Перехідники для передніх камер (FR / Front Grid Adapters)

• Конструкція: Спеціальні подиуми, які розроблені під геометрію комірок решітки радіатора або під логотип (эмблему) бренду.
• Функція: Дозволяють надійно закріпити камеру переднього ходу без використання саморізів та зберегти потрібний напрямок огляду (для контролю висоти бордюрів).

3. Чому варто використовувати FR-перехідник замість універсального кріплення?

4. Матеріали та стійкість до зовнішнього середовища

Оскільки перехідники для камер розміщуються в зоні підвищеного агресивного впливу (вода, пил, реагенти, бруд, прямий струмінь високого тиску на автомийці), вимоги до матеріалів надзвичайно високі.

1. Термостійкий ABS-пластик: Адаптери з якісного ABS-пластику не тріскаються при сильних морозах (до -40°C) та не деформуються під час літньої спеки (+80°C під прямим сонцем).

2. Оптичний поликарбонат (для прозорих плафонів): Має максимальний коефіцієнт прозорості та не жовтіє від впливу ультрафіолету з часом.

3. Силіконові та гумові ущільнювачі: Усі якісні FR-перехідники з каталогу Nano-Avto комплектуються герметизуючими прокладками, які виключають потрапляння вологи у багажне відділення чи салон.

5. Покроковий алгоритм підбору перехідника під авто

Щоб придбаний FR-перехідник підійшов ідеально з першого разу, під час підбору важливо дотримуватися кількох кроків:

1. Вимірювання фізичних розмірів заводського плафона: Навіть у межах одного року випуску та однієї моделі (наприклад, Ford Focus 2 дорестайлінг та рестайлінг) розміри та засувки плафонів підсвічування номерного знака можуть відрізнятися! Фахівці Nano-Avto завжди рекомендують заміряти довжину, ширину та відстань між кріпленнями оригінального плафона перед замовленням.

2. Тип підсвічування: Переконайтеся, чи використовується у вашому авто штатна лампочка W5W/C5W, чи заводський LED-модуль.

3. Розмір об'єктива камери: Більшість FR-вставок розраховані під стандартні квадратні камери з посадочним розміром 14х14 мм або 20х20 мм.

6. Нюанси монтажу та підключення живлення

Установка камери через модельний FR-перехідник здійснюється за кілька простих кроків:

• Демонтаж: Зсередини або ззовні багажника відклацується штатна засувка та виймається оригінальний плафон підсвічування.
• Складання модуля: Універсальна або сумісна камера вставляється у відповідні пази FR-перехідника та фіксується комплектними гвинтами.
• Перенесення підсвічування: Патрон заводського світла переставляється у виділений отвір перехідника, або ж дріт живлення інтегрованої LED-плати підключається до штатної лінії підсвічування номера.
• Фіксація: Адаптер із встановленою камерою вклацується в заводське гніздо до характерного клацання.

Чому варто купити модельні вставки та FR-перехідники в Nano-Avto?

В інтернет-магазині Nano-Avto зібрано один із найбільших каталогів адаптерів та модельних вставок для камер заднього і переднього огляду в Україні:

• Понад 300 моделей переходників під різноманітні марки автомобілів (Audi, BMW, Toyota, Skoda, Volkswagen, Nissan, Hyundai, KIA, Mercedes-Benz, Renault та ін.).
• Високоякісний міцний ABS-пластик із високим рівнем вологозахисту.
• Моделі з можливістю збереження штатної лампи або зі знімним світлодіодним підсвічуванням.
• Консультація та допомога у виборі за розмірами вашого заводського плафона.

Збережіть бездоганний вигляд вашого автомобіля та забезпечте зручну парковку! Замовляйте модельні вставки та FR-перехідники для камер у каталозі Nano-Avto вже сьогодні.
