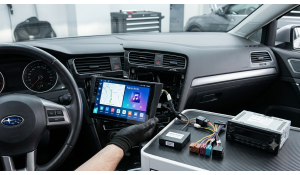

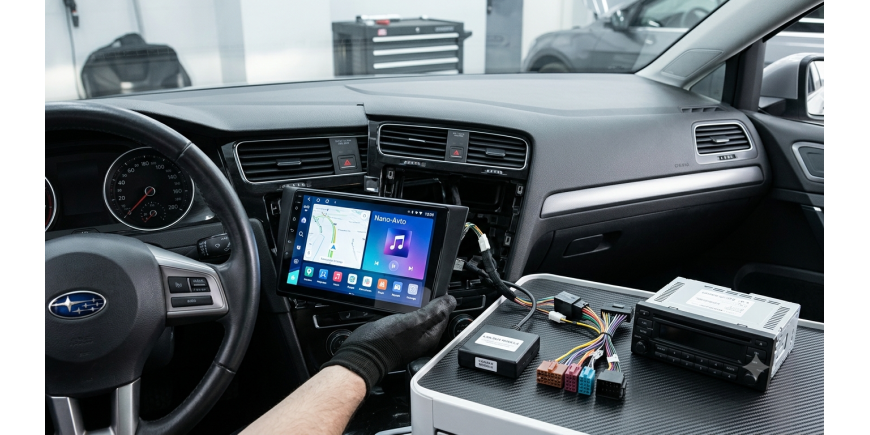

Переходные рамки, ISO-разъемы и CAN-Bus модули: полный гид по подключению Android-магнитолы в любое авто

Современная Android-магнитола — это лучший способ дать автомобилю вторую цифровую жизнь. Она добавляет в салон сенсорный экран высокого разрешения, онлайн-навигацию, YouTube, беспроводной Apple CarPlay и камеры заднего вида. Однако у большинства водителей на этапе выбора возникает логичный страх: «Как универсальный 9-дюймовый или 10-дюймовый планшет установить в мою конкретную модель авто без пиления панели и скручивания проводов?».

Секрет кроется в использовании специальных монтажных аксессуаров: модельных переходных рамок, ISO-адаптеров и CAN-Bus декодеров. В этой статье специалисты Nano-Avto подробно разберут, как устроена технология беспроблемной инсталляции «Plug and Play» (подключил и работает), которая позволяет сохранить заводской вид салона и все штатные функции вашего автомобиля.

1. Переходные рамки (Frame Fit): технология идеальной посадки

Универсальные Android-магнитолы чаще всего выпускаются в двух стандартных размерах экранов — 9 дюймов и 10.1 дюйма. Сами по себе они представляют собой плоские планшеты. Чтобы установить такое устройство вместо заводского магнитофона сложной формы, используется переходная рамка.

Как это работает?

Переходная рамка изготавливается из высококачественного термостойкого ABS-пластика. Внешний контур рамки полностью, до миллиметра, копирует форму заводской посадочной ниши вашего авто (вместе с креплениями и воздуховодами), а внутренний вырез предназначен для четкой фиксации универсального 9- или 10-дюймового планшета.

Преимущества качественных рамок от Nano-Avto:

• Заводской дизайн: Текстура, цвет и тип пластика (матовый, глянцевый, с хромированными вставками или «под карбон») подбираются так, чтобы рамка выглядела как родная деталь интерьера.
• Отсутствие щелей и зазоров: Рамка становится на штатные заводские пистоны или саморезы. Никакого пиления пластика или подгонки «на коленке».
• Сохранение воздуховодов и кнопок: Дизайн рамки учитывает расположение дефлекторов обогревателя, кнопки аварийки и блока климат-контроля.

2. ISO-адаптеры («Pin-to-Pin»): безопасность автоэлектрики

Забудьте о временах, когда для замены магнитолы электрики обрезали заводские жгуты проводов, зачищали контакты и замотывали их изолентой. В современных автомобилях такое вмешательство может привести к короткому замыканию, разряду аккумулятора или потере заводской гарантии.

Что такое ISO-переходник?

Это специальный кабельный адаптер. С одной стороны он имеет разъем, который идеально соединяется с новой Android-магнитолой, а с другой — штатные штекеры, вставляющиеся прямо в заводскую проводку вашего автомобиля (принцип Pin-to-Pin или «разъем-в-разъем»).

Почему подключение Pin-to-Pin критически важно:

1. Безопасность: Отсутствие оголенных проводов, скруток и паек исключает риск возгорания или сбоев в сети.

2. Сохранение гарантии: Проводка автомобиля остается нетронутой. Если вы решите вернуть штатную магнитолу обратно (например, при продаже авто), это можно сделать за 5 минут.

3. Скорость монтажа: Вся процедура подключения питания, акустики и антенны занимает всего несколько секунд.

3. CAN-Bus модуль (кан-декодер): мост между цифровыми системами

Современные автомобили (особенно выпущенные после 2005–2010 годов) управляются цифровой шиной данных CAN (Controller Area Network). Она объединяет все электронные блоки авто: от блока управления двигателем до кнопок на руле и усилителя.

Обычная магнитола «не понимает» язык цифровых сигналов автомобиля. Чтобы они нашли общий язык, используется CAN-Bus модуль (маленькая коробочка-адаптер, которая идет в комплекте с проводкой).

Какие штатные функции сохраняет CAN-Bus модуль?

• Кнопки на руле (Мультируль): Позволяет управлять громкостью, переключать треки, отвечать на звонки и активировать голосовой помощник без отрыва от вождения.
• Информация о состоянии авто: Выводит на экран Android-магнитолы данные об открытых дверях, остаточном уровне топлива, напряжении аккумулятора, оборотах двигателя и пристегнутых ремнях безопасности.
• Штатный климат-контроль: При изменении температуры или направления обдува на экране магнитолы появляется красивое графическое окно с настройками климата.
• Штатные парктроники и камеры: Считывает сигнальные волны заводских датчиков парковки и выводит динамические линии разметки при повороте руля (PAS).
• Запуск штатных усилителей: Обеспечивает корректное включение и управление премиальными заводскими акустическими системами, такими как JBL, Bose, Harman Kardon, Infinity, Dynaudio.

4. Чек-лист от Nano-Avto: что нужно знать перед заказом

Чтобы менеджер интернет-магазина Nano-Avto подобрал для вас 100% совместимый комплект, во время консультации важно уточнить всего 4 детали:

1. Точная марка, модель и год выпуска вашего автомобиля (например: Skoda Octavia A7 2016 года).

2. Комплектация салона: Есть ли в авто штатная кнопка Start/Stop, климат-контроль или обычный кондиционер.

3. Наличие премиального звука: Установлен ли в машине заводской усилитель или сабвуфер.

4. Наличие штатных камер: Есть ли в автомобиле заводская камера заднего вида или система кругового обзора 360 градусов.

Итог: готовый монтажный комплект «под ключ» от Nano-Avto

Установка современной Android-магнитолы больше не требует сложных переделок салона. Благодаря правильно подобранной переходной рамке, ISO-адаптеру и CAN-Bus модулю процесс монтажа превращается в легкий конструктор, а итоговый результат выглядит так, будто мультимедийный комплекс установили прямо на заводе.

В интернет-магазине Nano-Avto вы можете приобрести не просто отдельную магнитолу, а полный готовый инсталляционный комплект, разработанный строго под вашу модель автомобиля. Мы предоставляем официальную гарантию, техническую поддержку и подскажем все нюансы по подключению.

Сделайте свой автомобиль современным и комфортным вместе с Nano-Avto!
